Was ist Abtrieb? Die Aerodynamik im Motorsport

Abtrieb — im Motorsport auch als Downforce bekannt — ist die aerodynamische Kraft, die ein Fahrzeug bei Geschwindigkeit aktiv auf die Fahrbahn drückt. Anders als beim Auftrieb eines Flugzeugflügels wirkt diese Kraft nach unten: Sie erhöht die Normalkraft auf die Reifen, ohne die Fahrzeugmasse zu erhöhen, und ermöglicht damit Kurvengeschwindigkeiten, die rein mechanisch nicht erreichbar wären.

Was ist Abtrieb? Eine Definition für den Motorsport

Abtrieb bezeichnet im Motorsport-Kontext eine senkrecht nach unten gerichtete aerodynamische Kraft, die durch die Umströmung von Fahrzeugkarosserie und aerodynamischen Anbauteilen entsteht. Der englische Fachbegriff lautet Downforce; beide Begriffe sind im deutschsprachigen Motorsport synonym gebräuchlich.

Was ist ein Abtrieb, und warum ist er so entscheidend? Das Grundprinzip ist folgendes: Reifen können nur so viel Querkraft übertragen, wie die Normalkraft auf ihre Aufstandsfläche erlaubt. Ein Fahrzeug mit 1000 kg Masse erzeugt statisch etwa 9810 N Normalkraft. Fährt dasselbe Fahrzeug mit 250 km/h und produziert dabei 800 N aerodynamischen Abtrieb, steigt die effektive Normalkraft auf rund 10 610 N — die Reifen können proportional mehr Seitenführungskraft erzeugen, ohne zu gleiten.

Entscheidend ist, dass dieser Effekt mit dem Quadrat der Geschwindigkeit skaliert. Verdoppelt sich die Fahrtgeschwindigkeit, vervierfacht sich der potenzielle Abtrieb — vorausgesetzt, Karosserie und Flügel sind entsprechend ausgelegt. Ein modernes GT3-Fahrzeug erzeugt bei 200 km/h typischerweise 200–400 kg äquivalenten Abtrieb; ein LMP1-Prototyp kommt bei denselben 200 km/h auf über 1000 kg. Diese Werte übersteigen das Eigengewicht des Fahrzeugs — theoretisch könnte ein solches Auto auf einer Decke fahren.

Die Physik dahinter: Das Bernoulli-Prinzip einfach erklärt

Aerodynamischer Abtrieb beruht auf einem Druckunterschied zwischen Ober- und Unterseite eines Profils. Das Bernoulli-Prinzip beschreibt diesen Zusammenhang: In einer strömenden Flüssigkeit oder einem Gas gilt — je höher die Strömungsgeschwindigkeit, desto niedriger der statische Druck.

Ein Flügelprofil (Tragflächenprofil) ist geometrisch asymmetrisch: Eine Seite ist stärker gewölbt als die andere. Die Luft, die über die stärker gewölbte Seite strömt, legt eine längere Strecke zurück als die Luft auf der flacheren Seite — bei gleicher Durchströmzeit bedeutet das eine höhere Geschwindigkeit. Höhere Geschwindigkeit = niedrigerer Druck. Es entsteht eine Druckdifferenz, und das Profil wird von der Hochdruck- zur Niederdruck-Seite gezogen.

Bei einem Flugzeugflügel liegt die stärker gewölbte Seite oben — der Flügel wird nach oben gesaugt (Auftrieb). Bei einem Rennwagen-Flügel dreht man das Profil um: Die stärker gewölbte Seite zeigt nach unten. Das Profil wird nach unten gedrückt — Abtrieb entsteht.

Bernoulli-Formel (vereinfacht): p + ½ρv² = const. Dabei ist p der statische Druck, ρ die Luftdichte und v die Strömungsgeschwindigkeit. Eine Verdopplung der Strömungsgeschwindigkeit von 30 m/s auf 60 m/s reduziert den statischen Druck um den Faktor 4 — aus 54 Pa werden 216 Pa Druckdifferenz (bei ρ = 1,2 kg/m³).

Neben dem Bernoulli-Effekt wirkt auch die Newtonsche Strömungsumlenkung: Der Flügel lenkt die Luftmasse nach oben um, und per Reaktionskraft (Drittes Newtonsches Gesetz) wird das Profil nach unten gedrückt. In der Praxis tragen beide Effekte zum Gesamtabtrieb bei; der Bernoulli-Anteil dominiert bei niedrigen Anstellwinkeln, die Impulsumlenkung gewinnt bei höheren Anstellwinkeln an Bedeutung.

Der entscheidende Nachteil: Mehr Abtrieb kostet Luftwiderstand (Drag). Wer den Anstellwinkel eines Heckflügels von 15° auf 25° erhöht, gewinnt vielleicht 15 % mehr Downforce, büßt aber gleichzeitig deutlich mehr Topspeed ein. Dieser Trade-off zwischen Abtrieb und Luftwiderstand ist das zentrale Dilemma jedes Aerodynamik-Ingenieurs.

Abtrieb vs. Anpressdruck: Wo liegt der Unterschied?

Diese beiden Begriffe werden im Alltag oft synonym verwendet, bezeichnen aber physikalisch unterschiedliche Größen.

Abtrieb (Downforce) ist ausschließlich die aerodynamische Kraftkomponente senkrecht nach unten — also die Kraft, die Flügel, Karosserie-Unterboden und Diffusor durch Luftströmung erzeugen. Diese Kraft existiert nur, wenn das Fahrzeug in Bewegung ist, und wächst quadratisch mit der Geschwindigkeit.

Anpressdruck ist die Gesamtkraft, mit der ein Reifen auf die Fahrbahn wirkt. Er setzt sich zusammen aus:

1. Dem statischen Gewichtsanteil (Fahrzeugmasse × Erdbeschleunigung)
2. Dem aerodynamischen Abtrieb
3. Trägheitskräften bei Kurvenfahrt (Auflastverlagerung)

Bei Standstill ist der Anpressdruck reiner Gewichtsanteil; bei 200 km/h kann der aerodynamische Abtrieb den Anpressdruck eines GT3-Fahrzeugs an der Vorderachse von etwa 380 kg auf 520 kg erhöhen — ein Zuwachs von rund 37 %.

Abtrieb ist die Ursache; Anpressdruck ist die Wirkung. Wer einen Rennwagen abstimmt, misst den Anpressdruck an den Reifenaufstandspunkten — und verändert die Aerodynamik, um ihn zu optimieren.

Ein weiterer Unterschied betrifft die Balance: Ein Fahrzeug kann aerodynamisch mehr Abtrieb an der Hinterachse als an der Vorderachse erzeugen. Das verändert die Balance von Über- zu Untersteuern. Deshalb spricht man im Motorsport von der aerodynamischen Balance oder dem „Aero-Balance" — dem Verhältnis von Front-Abtrieb zu Heck-Abtrieb. Beim E46 M3 beispielsweise reicht ein kleiner Heckspoiler, um leichtes Übersteuern bei hohen Geschwindigkeiten zu dämpfen, ohne das Fahrzeuggewicht nennenswert zu erhöhen.

Die Hauptkomponenten: Heckflügel, Frontsplitter und Diffusor

Moderne Rennfahrzeuge erzeugen Abtrieb durch das Zusammenspiel mehrerer aerodynamischer Elemente. Jedes hat eine definierte Funktion im Gesamtsystem.

Heckflügel

Der Heckflügel (Rear Wing) ist das sichtbarste aerodynamische Bauteil. Er besteht in seiner Grundform aus einem oder mehreren umgekehrten Tragflächenprofilen, die in der Strömung des vorbeifahrenden Fahrzeugs Abtrieb generieren.

Entscheidend ist der Anstellwinkel (Angle of Attack, AoA): Bei 0° erzeugt ein symmetrisches Profil nahezu keinen Abtrieb, aber auch kaum Widerstand. Bei 20° erzeugt dasselbe Profil deutlich mehr Abtrieb — aber der Luftwiderstand steigt überproportional. Moderne GT3-Heckflügel arbeiten typischerweise zwischen 8° und 18°, je nach Streckentyp. Auf einer Hochgeschwindigkeitsstrecke wie dem Hungaroring oder Monza stellt man flacher ein; auf engen Kurskursen wie dem Nürburgring-GP kommt mehr Anstellwinkel zum Einsatz.

Mehrteilige Flügel (z. B. Bi-Plane-Konfigurationen in der DTM oder IndyCar) arbeiten als Kaskade: Der erste Flügel beschleunigt die Luft und gibt sie dem zweiten Profil stärker und optimiert vor. So lässt sich der Abtrieb erhöhen, ohne den Anstellwinkel eines einzelnen Profils bis an die Strömungsabrissgrenze zu treiben.

Frontsplitter

Der Frontsplitter sitzt am Unterboden der Fahrzeugnase und erstreckt sich waagerecht vor dem Fahrzeug. Seine Funktion ist zweifach: Er trennt die Luftströmung — ein Teil fließt über das Fahrzeug, ein Teil unter es hindurch — und erzeugt gleichzeitig einen Unterdruck unter dem Fahrzeugboden durch die Verengung des Strömungsquerschnitts.

Ein effektiver Frontsplitter liegt möglichst nah am Boden. Der sogenannte Bodeneffekt (Ground Effect) verstärkt den Abtrieb erheblich: Je enger der Spalt zwischen Splitter/Unterboden und der Fahrbahn, desto höher die Strömungsgeschwindigkeit darunter, desto niedriger der Druck — und desto größer der Abtrieb. Formel-1-Fahrzeuge mit aktivem Bodeneffekt können so mehr als 50 % ihres Gesamtabtriebs allein über den Unterboden generieren.

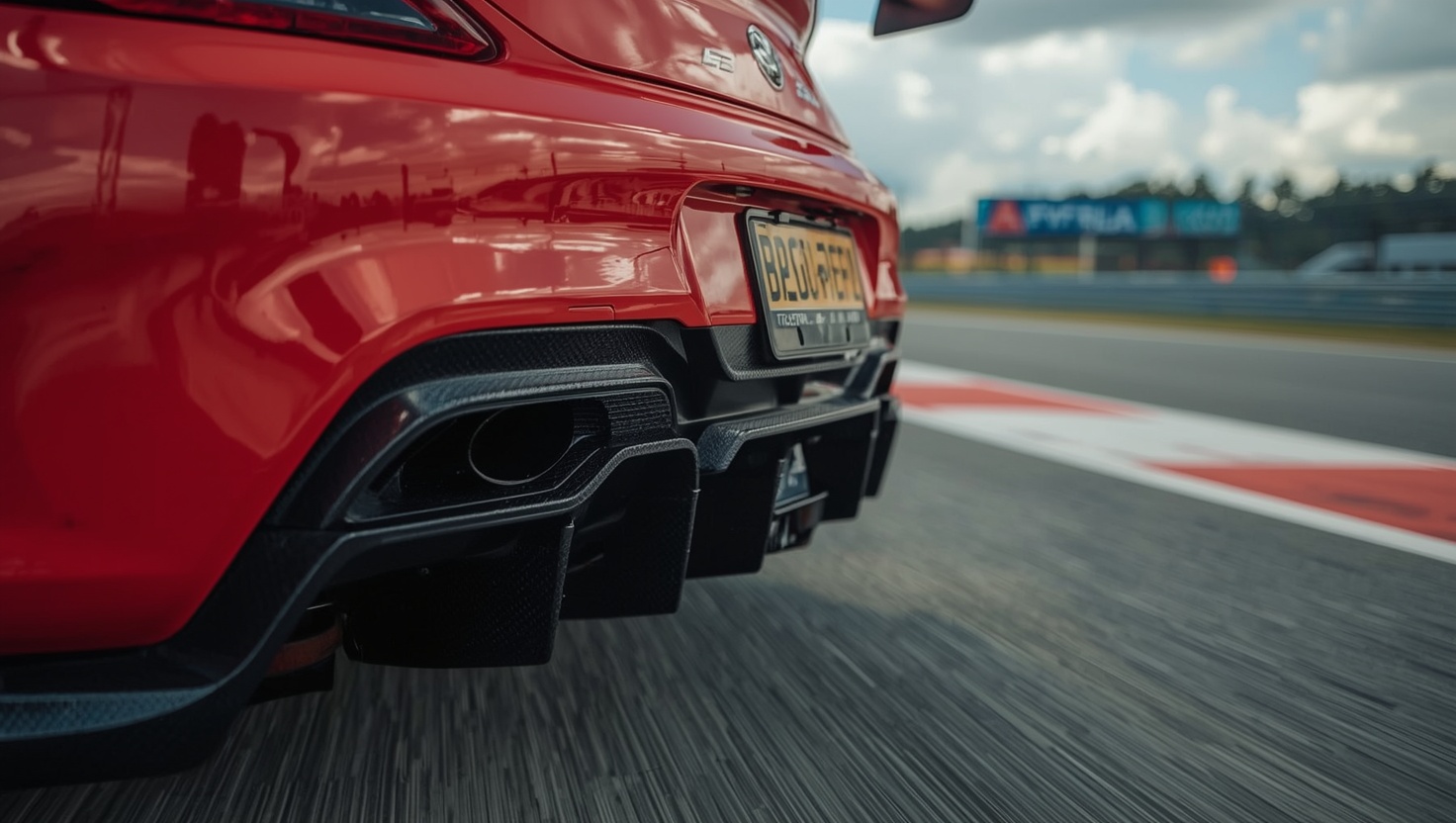

Diffusor

Der Diffusor befindet sich am Heck des Fahrzeugs, direkt hinter der Hinterachse. Er weitet den Strömungsquerschnitt des Unterbodens auf — die Luft, die unter dem Fahrzeug hindurchgeflossen ist, wird verzögert und expandiert. Nach dem Kontinuitätsgesetz sinkt dabei die Strömungsgeschwindigkeit; nach Bernoulli steigt der Druck wieder an. Dieser Druckanstieg am Auslass „saugt" die Luft unter dem Fahrzeugboden aktiv durch, beschleunigt den Luftstrom und verstärkt so den Unterdruck unter dem Fahrzeugboden.

Ein isoliert optimierter Heckflügel ohne passenden Unterboden und Diffusor bleibt hinter seinem Potenzial. Professionelle Aerodynamikingenieure — ob beim ADAC GT Masters oder in der Formel 1 — behandeln das Fahrzeug immer als aerodynamisches Gesamtsystem und stimmen CFD-Simulationen (Computational Fluid Dynamics) und Windkanalmodelle aufeinander ab.

Abtrieb in der Formel 1: Maximale Performance in den Kurven

Was ist Abtrieb in der Formel 1 konkret wert? Die Zahlen sind beeindruckend und messbar. Ein modernes F1-Fahrzeug der aktuellen Ground-Effect-Ära erzeugt bei 250 km/h einen Abtrieb von rund 700–800 kg — mehr als das Doppelte seines eigenen Gewichts von etwa 798 kg (Minimalgewicht inklusive Fahrer, 2024). Bei Vollgas auf der Geraden, also knapp über 340 km/h, kann der Gesamtabtrieb die 1500-kg-Marke überschreiten.

Diese Kräfte ermöglichen Kurvengeschwindigkeiten, die intuitiv kaum vorstellbar sind: In der Eau Rouge / Raidillon-Kombination in Spa-Francorchamps durchfahren F1-Fahrer die Rechtskurve mit über 300 km/h; die Querbeschleunigung beträgt dabei bis zu 5 g. Ohne aerodynamischen Abtrieb würde das Fahrzeug bei weitem nicht genug Traktion für diese Kurvengeschwindigkeit aufbauen — die Reifen würden bereits bei 150 km/h ihre Haftgrenze erreichen.

Die aktuelle Formel-1-Ära (seit 2022) kehrt nach dem Verbot aktiver Bodeneffektsysteme 1983 zur Ground-Effect-Philosophie zurück. Die neuen Fahrzeuge erzeugen den Großteil ihres Abtriebs über den Unterboden statt über externe Flügel — was das „Dirty Air"-Problem reduziert, das beim Folgefahren entsteht. Wenn ein F1-Fahrzeug im Windschatten eines anderen fährt, verliert der hintere Wagen weniger Abtrieb als in den Vorgänger-Aerodynamik-Konzepten, was engere Rennen ermöglicht.

Der Trade-off bleibt auch in der Formel 1 central: Auf Monza fahren die Teams mit minimalstem Abtrieb — flache Flügel, nahezu kein DRS-Einsatz außerhalb der Detection-Zones — um den Topspeed von über 360 km/h zu maximieren. Auf Monaco dagegen ist maximaler Abtrieb gefragt, Topspeed ist sekundär, da die Strecke kaum Geraden hat, die Kurven aber extreme Präzision erfordern.

Für Trackday-Piloten und Amateurrennen auf dem Nürburgring oder Hockenheimring gilt dasselbe Prinzip in kleinerem Maßstab: Ein GT86 mit Frontlippe und kleinem Heckspoiler gewinnt im Hochgeschwindigkeitsbereich messbar Stabilität, ohne die Durchschnittsgeschwindigkeit auf Geraden spürbar zu senken — sofern die Komponenten für das konkrete Fahrzeug ausgelegt sind und nicht nur optisch passen.
